預付費電表接線圖
2019-07-24 16:23:41

預付費電表接線方法其實跟其他的普通電表接線方法是一樣的,現在我們分表的類型給大家講解預付費電表接線圖。

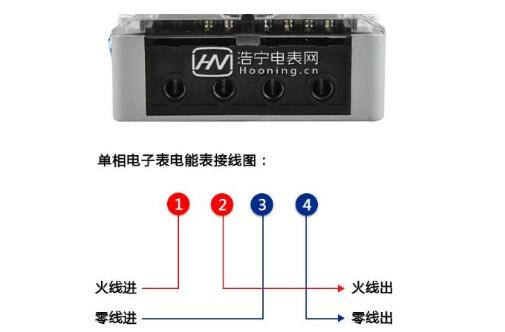

單相預付費電表接線圖

預付費電表接線圖

家用單相電表的接線必須是左火L,右零N,左邊火線進,火線出,右邊零線進,零線出標準的規范,單相電表的接線已經有標準規范了,1、3進,2、4出。

三相預付費電表接線圖

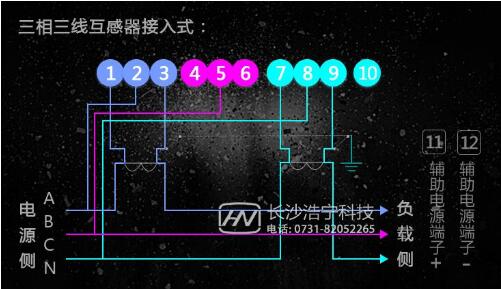

三相三線預付費電表

預付費電表接線圖

A電流線經過互感器S1接入1號口,3號口經過S2輸出,電壓線接入2號口。

B電壓線接入5號口,電流線直接接負載

C電流線經過互感器S1接入7號口,9號口經過S2輸出,電壓線接入8號口。

三相四線預付費電表

預付費電表接線圖

A黃線,電壓線接入2號口,電流線經過第1個電流互感器S1接入1號口輸入,S2接入3號口輸出

B綠線,電壓線接入5號口,電流線經過第2個電流互感器S1接入4號口輸入,S2接入6號口輸出

C紅線,電壓線接入8號口,電流線經過第3個電流互感器S1接入7號口輸入,S2接入9號口輸出

N黑線一般代表零線,直接接入10號口。
