帶互感器三相四線電表接線圖|接線方法
2016-09-12 14:09:59

三相四線電表接線圖接線方法

  翻過接線端子蓋,就可以看到三相四線電表接線圖。其中1、4、7接電流互感器二次側S1端,即電流進線端;

  3、6、9接電流互感器二次側S2端,即電流出線端;

  2、5、8分別接三相電源;

  10、11是接零端。為了安全,應將電流互感器S2端連接后接地。

  注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相,即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。

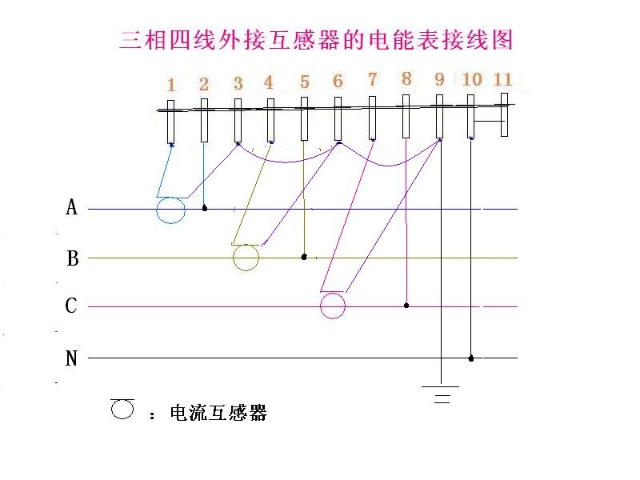

三相四線外接互感器的電能表接線圖

如果還有什么不明白的,可以聯系我們的在線客服。
